1. ການແນະນໍາຂອງ ພະລັງງານສູງ 1653.7nm 40mW DFB Butterfly Laser
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ
ພະລັງງານສູງ 1653.7nm 40mW DFB Butterfly Laser ໃຊ້ ຊິບ MQW DFB ທີ່ມີປະສິດຕິພາບສູງທີ່ມີຄວາມຍາວຄື່ນກາງ 1653.7nm, a ຄວາມທົນທານຂອງຄວາມຍາວຄື້ນຂອງ +/-1nm, ແລະອັດຕາສ່ວນການປະຕິເສດຂອງຮູບແບບຂ້າງຄຽງ (SMSR) > 35dB. ມັນມີລັກສະນະແຮງດັນຕ່ໍາ, ການບໍລິໂພກພະລັງງານຕ່ໍາ, ແລະສູງ ຄວາມຫນ້າເຊື່ອຖື. ການເຊື່ອມໂຍງເຄື່ອງເຮັດຄວາມຮ້ອນ, ເຄື່ອງເຮັດຄວາມເຢັນ thermoelectric (TEC), ແລະ diode ຕິດຕາມກວດກາ, ມັນສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ ລະບົບກວດຫາອາຍແກັສ, ການທົດສອບອຸປະກອນຕົວຕັ້ງຕົວຕີ, ແລະການຮັບຮູ້ໃຍແກ້ວນໍາແສງ. ເໝາະສົມ ສາຍໄຟ, ອຸນຫະພູມແລະການຄວບຄຸມປະຈຸບັນແມ່ນຈໍາເປັນໃນລະຫວ່າງການປະຕິບັດງານເພື່ອ ປ້ອງກັນບໍ່ໃຫ້ເສັ້ນໄຍແລະຄວາມເສຍຫາຍ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ອຸນຫະພູມການເກັບຮັກສາ |
ສ |
– |
-40 |
– |
85 |
℃ |
|
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ |
ເທິງ |
– |
-20 |
– |
70 |
℃ |
|
LD Forward Current |
IF |
CW |
– |
– |
500 |
mA |
|
LD Reverse Current |
Ir |
– |
– |
– |
2 |
mA |
|
LD Reverse Voltage |
VLR |
– |
– |
– |
3 |
V |
|
PD Forward Current |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD Reverse Voltage |
VRPD |
– |
– |
– |
20 |
V |
|
TEC ປັດຈຸບັນ |
ໄອເຕັກ |
– |
– |
– |
2 |
A |
|
ແຮງດັນ TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Fiber Bend Radius |
– |
– |
30 |
– |
– |
ມມ |
|
ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ |
RH |
ທີ່ບໍ່ແມ່ນ condensing |
0 |
– |
95% |
– |
|
ເວລາ soldering ນໍາ |
– |
260 ℃ |
– |
– |
10 |
ທີສອງ |
|
Fiber Axial Pull Force |
– |
– |
– |
– |
5 |
N |
|
Fiber Side Pull Force |
– |
– |
– |
– |
2.5 |
N |
● ມາດຕະຖານອຸດສາຫະກໍາ ຊຸດ butterfly 14-pin;
● ໃນຕົວ TEC ແລະຕິດຕາມກວດກາ PD;
● ສູງ ສະຖຽນລະພາບຜົນຜະລິດ optical 40mW;
● ການປະຕິບັດສູງ, ເລເຊີ multiquantum well (MQW) ແຈກຢາຍຕິຊົມ (DFB).
● ເລເຊີ diode ສາມາດປັບໄດ້ ການດູດຊຶມ spectroscopy TDLAS;
● CH4 ການຕິດຕາມ;
● ແຫຼ່ງແສງສະຫວ່າງສໍາລັບ ການຕິດຕາມສິ່ງແວດລ້ອມ ແລະເຄື່ອງວິເຄາະອາຍແກັສ.

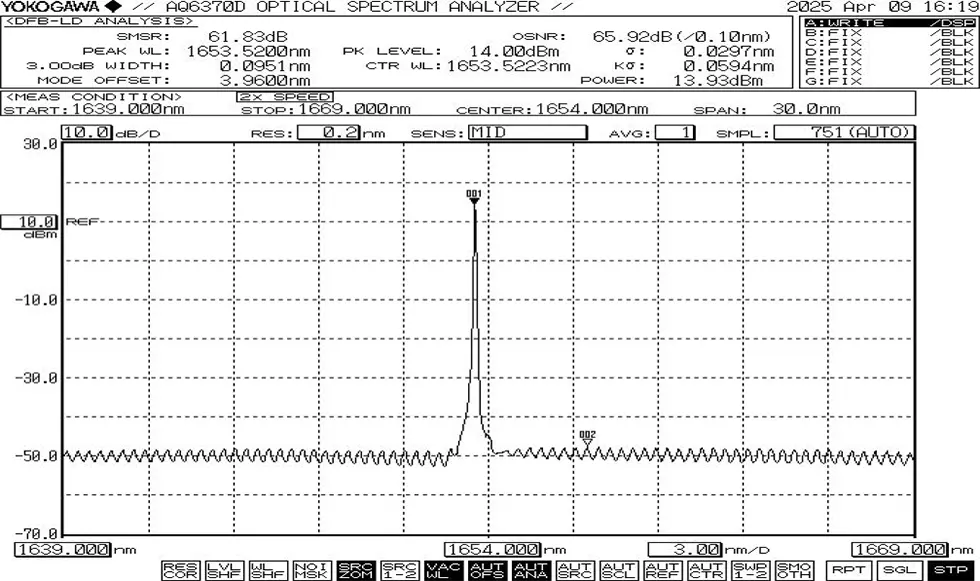

● spectrum ປົກກະຕິ: 1653.7nm, +/-1nm WL ຄວາມທົນທານ.

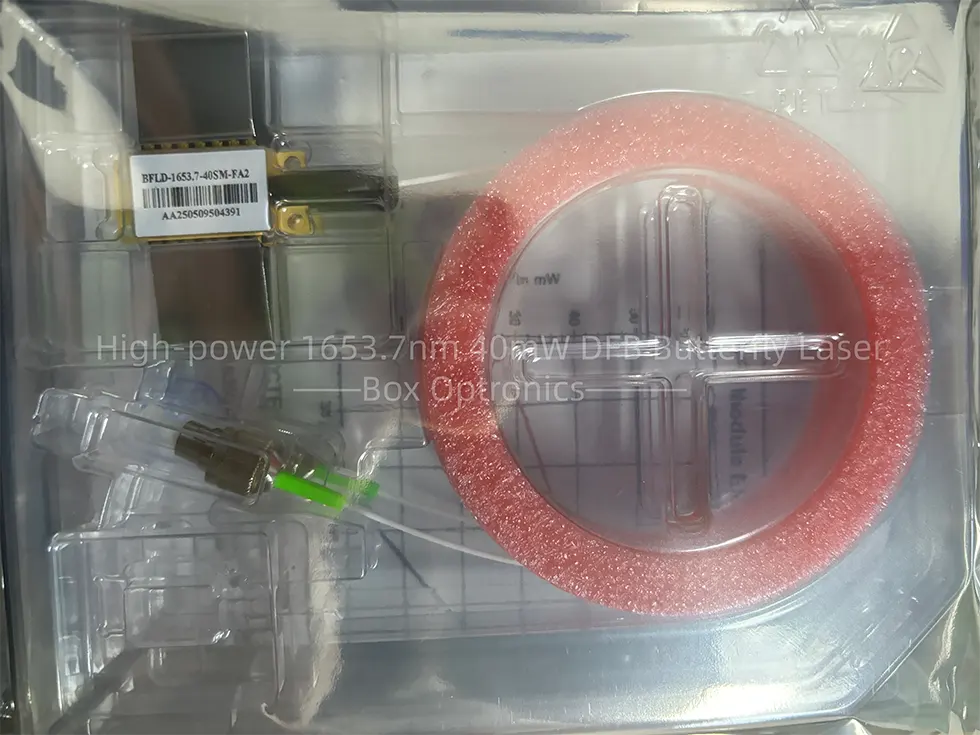

● ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ພະລັງງານສູງ 1653.7nm 40mW DFB Butterfly Laser |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1653: 1653.7nm ອື່ນໆ |
10:10mW 40:40mW ອື່ນໆ |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ປະເພດ 1 2: ປະເພດ 2 |
ຕົວຢ່າງ: BBLD-1653-40SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: ພະລັງງານສູງ 1653.7nm 40mW DFB Butterfly Laser, ດ້ວຍເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC, type1 pin-out).
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ໂດຍສະເພາະ ຕ້ອງເອົາໃຈໃສ່ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ໄດ້ ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງເຫມາະສົມ ຮາກຖານ.
● ກ່ອນທີ່ຈະເປີດອຸປະກອນ, ໃຫ້ເປີດໃຊ້ເຄື່ອງເຢັນກ່ອນ, ແລະຈາກນັ້ນ ນໍາໃຊ້ພະລັງງານໃນເທື່ອລະຫນ້ອຍເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip ຈາກ overheating ຫຼື ກາຍເປັນ overloaded.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
